修改 Android 源码，解放 HTTPS 抓包

发表于 更新于 分类于

为什么 HTTPS 不能抓包了？

Google 在 Android 7.0 以后的版本中，添加了“网络安全配置（Network security configuration）”的相关配置项。其旨在增强 App 的安全性，可以避免 TargetSDK 版本>=N 的 App 内部网络请求在非测试环境下被恶意抓包。

Network Sercurity Configuration 对安全性的保证，主要是通过以下几个途径：是否允许明文 HTTP 请求（非 HTTPS）、HTTPS 证书（区分系统、用户）信任设置、域名以及 App 的 Debug 或 Release 配置，只有符合 Manifest 中配置的 NetworkConfig 字段内容下的条件，才可以进行正常的 HTTP 请求，如果需要使用 Charles、Fiddler 等工具进行抓包，也需要利用 NetworkConfig 来配置可以信任的证书，否则 HTTPS 请求在 CONNECT 阶段，就会返回错误，同时 LogCat 会打印出类似以下的错误信息：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
Caused by: java.security.cert.CertificateException: xxx.
   at com.android.org.conscrypt.TrustManagerImpl.verifyChain(TrustManagerImpl.java:661)
   at com.android.org.conscrypt.TrustManagerImpl.checkTrustedRecursive(TrustManagerImpl.java:539)
   at com.android.org.conscrypt.TrustManagerImpl.checkTrustedRecursive(TrustManagerImpl.java:605)
   at com.android.org.conscrypt.TrustManagerImpl.checkTrusted(TrustManagerImpl.java:495)
   at com.android.org.conscrypt.TrustManagerImpl.checkServerTrusted(TrustManagerImpl.java:321)
   at android.security.net.config.NetworkSecurityTrustManager.checkServerTrusted(NetworkSecurityTrustManager.java:113)
   at android.security.net.config.NetworkSecurityTrustManager.checkServerTrusted(NetworkSecurityTrustManager.java:87)
   at android.security.net.config.RootTrustManager.checkServerTrusted(RootTrustManager.java:116)
   at com.huawei.secure.android.common.ssl.SecureX509TrustManager.checkServerTrusted(:105)
   at com.android.org.conscrypt.Platform.checkServerTrusted(Platform.java:212)
   at com.android.org.conscrypt.ConscryptFileDescriptorSocket.verifyCertificateChain(ConscryptFileDescriptorSocket.java:404)
   at com.android.org.conscrypt.NativeCrypto.SSL_do_handshake(Native Method)
   at com.android.org.conscrypt.NativeSsl.doHandshake(NativeSsl.java:375)

通常，Android 开发者会将 NetworkConfig 按照以下 XML 文件进行配置：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
<?xml version="1.0" encoding="utf-8"?>
<network-security-config>
    <!-- 允许明文 HTTP（非 HTTPS）请求 -->
    <base-config cleartextTrafficPermitted="true">
        <trust-anchors>
            <!-- 其他情况只允许信任系统内置证书 -->
            <certificates src="system"/>
        </trust-anchors>
    </base-config>
    <!-- 仅 Debug 包允许用户证书 -->
    <debug-overrides>
        <trust-anchors>
            <certificates src="user"/>
        </trust-anchors>
    </debug-overrides>
</network-security-config>

然而对于开发者来说，通常 App 发版上线会选择使用 Release 版本的安装包，如果希望对 Release 包抓包，只能使用 Android 6.0 及以下的手机，这样一来，有时候出现线上问题，便无法进行 HTTPS 抓包，并不利于测试和修正

如何解决这一问题？

基本的几个思路

  • 反编译 APK，修改 NetworkConfig 相关的 XML 文件，让 App 可以信任用户配置的证书

    这个方案局限性比较大，现在很多 App 都对反编译技术（主要是 apktool）进行了防御，有的 App 使用 apktool 解包以后，就无法成功打包了，还有的用上了加固技术，通用的反编译工具无法直接获取真正 Apk 内部的文件。不过，如果能够使用 apktool 成功获得解码后的 XML 文件，且进行修改后能够重新打包成可以运行的 Apk，这样做也是可行的

  • 使用 Hook

    使用 Xposed 框架在 App 请求过程中进行 Hook，依赖的基础仍然是反编译，且 Xposed 框架需要建立在 Root 后的基础上，成功率比较低，且成本还比较高

  • 修改 Android 源码

    这个应该是最成功且一劳永逸的办法了，但成本不小，需要有一台性能不错的电脑（至少硬盘空间够大）和一台 Google 的手机，具体如何实现，下面详细来说

寻求一个适合自己的办法

这里并不是说修改源码就是最好的，举例来讲，能使用 6.0 手机，是最简单的办法，但随着现在最低 SDK 版本的提升，在不久的将来，一些 App 或许就不会再支持 6.0 了，所以我只是在寻找一个更为靠谱的方案

如何改 Android 源码

准备工作

首先需要将 AOSP 的源码准备好，这里就不在赘述了，跟着 Google 官方的文档下载即可：https://source.android.com/setup/build/downloading

如果没法访问 Google，可以使用清华大学的镜像：https://mirrors.tuna.tsinghua.edu.cn/help/AOSP/

分析源码

AOSP 的源码非常的庞大，如果是初次接触，可能会完全摸不着头脑，当然，我们也不可能完全把它的结构和内容摸索清楚再进行修改，学会用文本查找很重要

这里安利 VSCode，我们不需要使用 Android Studio 这样的工具，因为太慢！

首先去搜索一下 NetworkSecurityConfig，就会发现有以下相关的文件

Search

其中NetworkSucurityConfig.java和XmlConfigSource.java就和证书判断逻辑相关

仔细分析一波NetworkSucurityConfig类，可以发现这个类使用了 Android 中常见的 Builder 模式来进行创建，其中包括一个返回默认配置 Builder 的静态方法

public static final Builder getDefaultBuilder(ApplicationInfo info)

在 Android 9 以前，这个方法的参数为两个 int 型字段：int targetSdkVersion, int targetSandboxVesrsion

这里列出这个方法的详细代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
/**
 * Return a {@link Builder} for the default {@code NetworkSecurityConfig}.
 *
 * <p>
 * The default configuration has the following properties:
 * <ol>
 * <li>If the application targets API level 27 (Android O MR1) or lower then cleartext traffic
 * is allowed by default.</li>
 * <li>Cleartext traffic is not permitted for ephemeral apps.</li>
 * <li>HSTS is not enforced.</li>
 * <li>No certificate pinning is used.</li>
 * <li>The system certificate store is trusted for connections.</li>
 * <li>If the application targets API level 23 (Android M) or lower then the user certificate
 * store is trusted by default as well for non-privileged applications.</li>
 * <li>Privileged applications do not trust the user certificate store on Android P and higher.
 * </li>
 * </ol>
 *
 * @hide
 */
public static Builder getDefaultBuilder(ApplicationInfo info) {
    Builder builder = new Builder()
            .setHstsEnforced(DEFAULT_HSTS_ENFORCED)
            // System certificate store, does not bypass static pins.
            .addCertificatesEntryRef(
                    new CertificatesEntryRef(SystemCertificateSource.getInstance(), false));
    final boolean cleartextTrafficPermitted = info.targetSdkVersion < Build.VERSION_CODES.P
            && info.targetSandboxVersion < 2;
    builder.setCleartextTrafficPermitted(cleartextTrafficPermitted);
    // Applications targeting N and above must opt in into trusting the user added certificate
    // store.
    if (info.targetSdkVersion <= Build.VERSION_CODES.M && !info.isPrivilegedApp()) {
        // User certificate store, does not bypass static pins.
        builder.addCertificatesEntryRef(
                new CertificatesEntryRef(UserCertificateSource.getInstance(), false));
    }
    return builder;
}

可以看出以下几个特点：

  1. Android 9（假设 Target 和系统版本一样）以下默认允许明文传输（非 HTTPS）

  2. 默认只信任系统内置的根证书，Android 7 以下添加对用户配置的证书信任

  3. HSTS 不强制开启

于是再次搜索这个方法的调用

NetoworkConfig

其中，第一个调用的地方是重写了XmlConfigSource实现的ConfigSource类中的方法getDefaultConfig

而第二个地方则是在private void parseNetworkSecurityConfig(XmlResourceParser parser)这个方法当中，根据方法名，就知道这是在解析 XML 配置中的网络安全配置

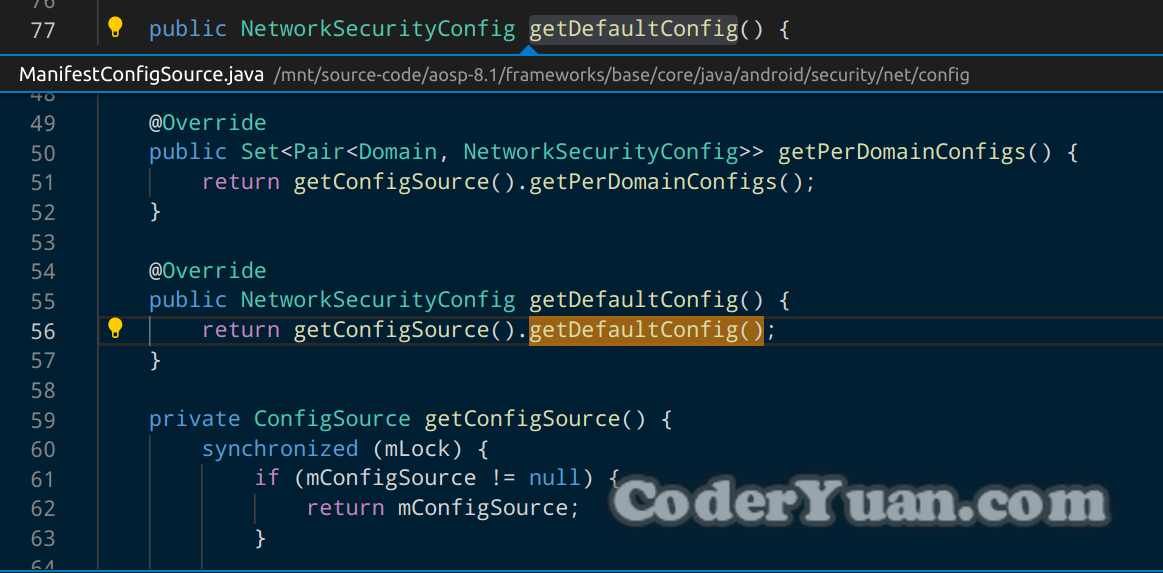

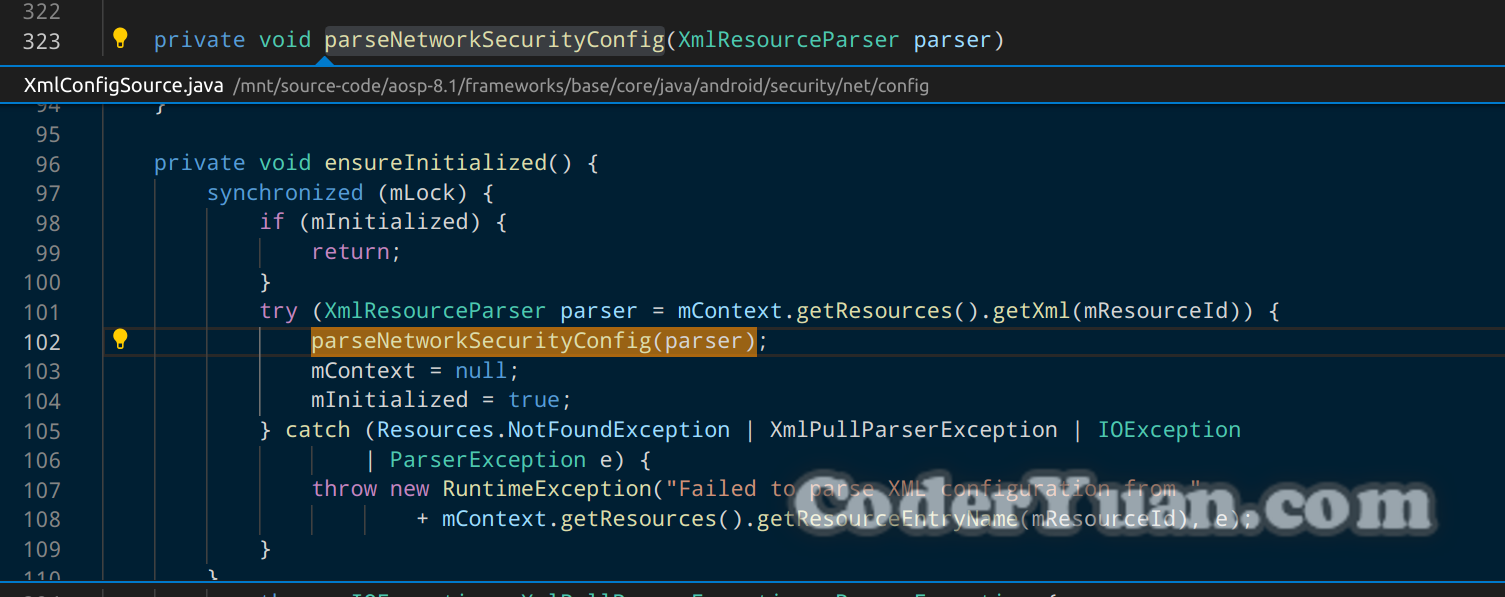

那么再分别查看它们的调用

![getDefaultConfig](https://img.coderyuan.com/1569219982201.png)
![XmlConfig](https://img.coderyuan.com/1569219325906.png)

那么，系统读取 App 网络安全配置的基本流程就可以猜想出来了：

  1. 首先是解析AndroidMainfest.xml文件

  2. 中间会初始化一个XmlConfigSource实例用来解析 NetworkConfig

  3. 当需要用到网络配置的具体内容时，会调用XmlConfigSource实例的getDefaultConfig方法，其中ensureInitialized会具体负责解析 XML 文件中的证书、域名、是否允许明文等配置

  4. parseNetworkSecurityConfig方法会首先利用NetworkSecurityConfig类的getDefaultBuilder方法获取一个通用的 Builder，构建一个默认配置，再根据 XML 中的实际情况进行补充

修改相关源码

了解了网络安全配置加载的流程，那么从理论上来说，我们可以在任一环境进行修改，即可去掉 HTTPS 的抓包限制，其中，修改的几个点如下：

  1. 首先修改NetworkSecurityConfig的默认 Builder，让它能够和 Android 6.0 以下的配置一样，默认添加对用户配置的证书信任，具体修改如下：

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    // NetworkSecurityConfig.java

    // 修改前
    public static Builder getDefaultBuilder(ApplicationInfo info) {
        Builder builder = new Builder()
                .setHstsEnforced(DEFAULT_HSTS_ENFORCED)
                // System certificate store, does not bypass static pins.
                .addCertificatesEntryRef(
                        new CertificatesEntryRef(SystemCertificateSource.getInstance(), false));
        final boolean cleartextTrafficPermitted = info.targetSdkVersion < Build.VERSION_CODES.P
                && info.targetSandboxVersion < 2;
        builder.setCleartextTrafficPermitted(cleartextTrafficPermitted);
        // Applications targeting N and above must opt in into trusting the user added certificate
        // store.
        if (info.targetSdkVersion <= Build.VERSION_CODES.M && !info.isPrivilegedApp()) {
            // User certificate store, does not bypass static pins.
            builder.addCertificatesEntryRef(
                    new CertificatesEntryRef(UserCertificateSource.getInstance(), false));
        }
        return builder;
    }
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    // NetworkSecurityConfig.java

    // 修改后
    public static final Builder getDefaultBuilder(ApplicationInfo info) {
        Builder builder = new Builder()
                .setHstsEnforced(DEFAULT_HSTS_ENFORCED)
                // System certificate store, does not bypass static pins.
                .addCertificatesEntryRef(
                        new CertificatesEntryRef(SystemCertificateSource.getInstance(), false));
        final boolean cleartextTrafficPermitted = info.targetSdkVersion < Build.VERSION_CODES.P
                && info.targetSandboxVersion < 2;
        builder.setCleartextTrafficPermitted(true);
        // 修改点 1：忽略 targetSdkVersion 的判断，直接添加 UserCertificateSource
        builder.addCertificatesEntryRef(new CertificatesEntryRef(UserCertificateSource.getInstance(), false));
        return builder;
    }

  2. 其次我们需要忽略 App 内置的配置，直接忽略XmlConfigSource中的解析结果，getDefaultConfig方法直接返回我们改过的 DefaultConfig：

    1
    2
    3
    4
    5
    6
    // XmlConfigSource.java
    // 修改前
    public NetworkSecurityConfig getDefaultConfig() {
        ensureInitialized();
        return mDefaultConfig;
    }
    1
    2
    3
    4
    5
    6
    7
    8
    9
    // XmlConfigSource.java
    // 修改后
    public NetworkSecurityConfig getDefaultConfig() {
        // 防止出现其他异常，其他初始化操作不进行修改（保留 ensureInitialized 方法的调用）
        ensureInitialized();
        // 修改点 2：不使用解析后的 mDefaultConfig，重新获取一个 DefaultConfig
        NetworkSecurityConfig.Builder builder = NetworkSecurityConfig.getDefaultBuilder(null);
        return builder.build();
    }

刷机验证

确认没有基本的 Java 语法问题以后，lunch、make 一波走起！！

如果还不会编译 AOSP，戳这里：https://source.android.com/setup/build/building

稍等片刻，刷机试验……

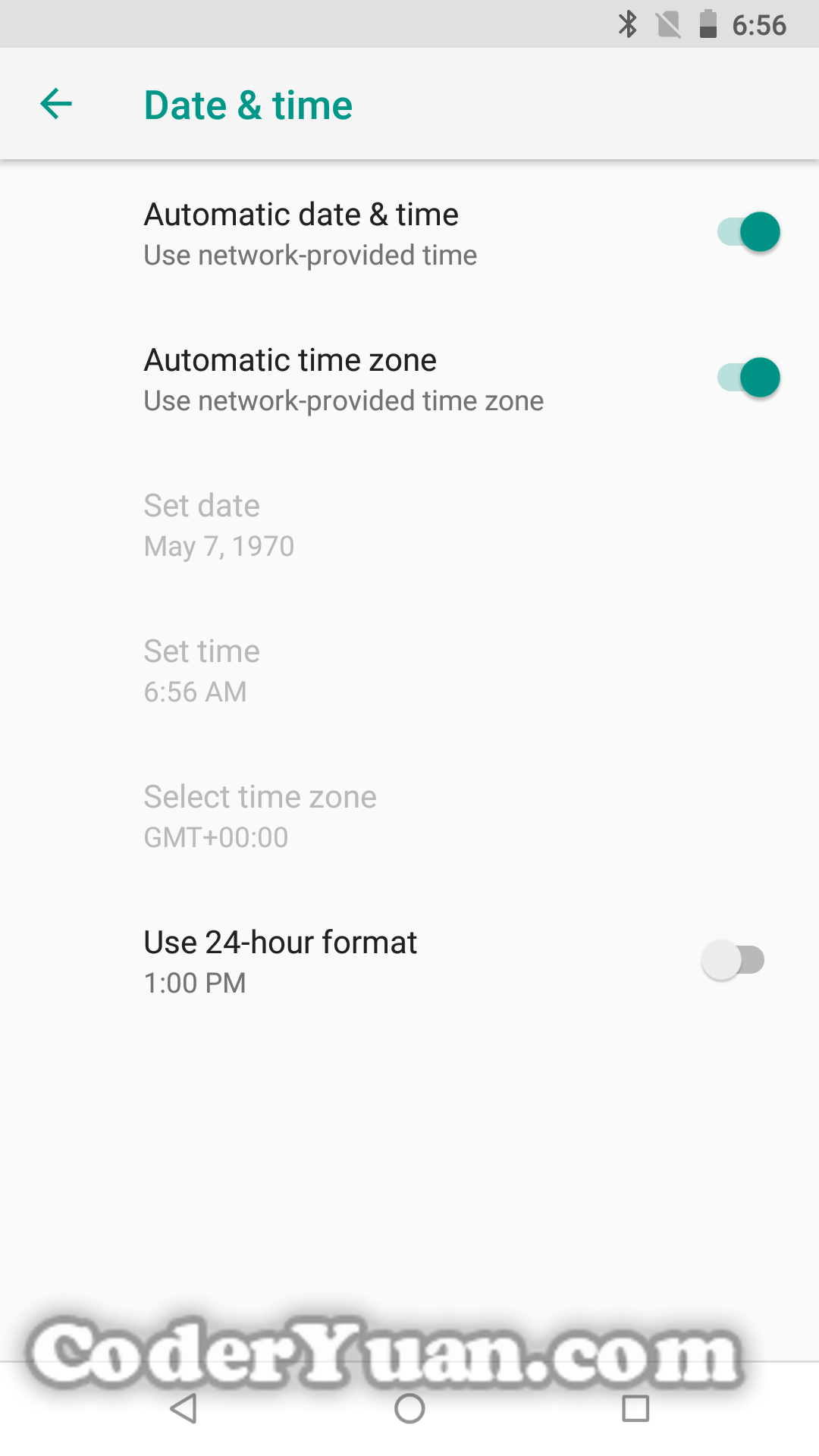

注意：刷完机后，先不要着急连上 WiFi 挂上代理抓包，很多手机刷完以后时间会还原，所以先去设置中把时间调成正确的，否则无论如何证书都是过期的……

![Time](https://img.coderyuan.com/1569224104706.png)

调整好时间后，连上 Charles 或者 Fiddler 的代理，装上它们的证书，即可对任意的 App 进行 HTTPS 抓包了！

终于不是满屏红叉了！！
